विश्वसनीय डीसी इलेक्ट्रिकल संरक्षणासाठी 2P 125A लघु सर्किट ब्रेकर का आवश्यक आहेत

गोषवारा:आधुनिक फोटोव्होल्टेइक आणि कम्युनिकेशन सिस्टम विश्वसनीय डीसी पॉवर वितरणावर अधिकाधिक अवलंबून असल्याने, प्रभावी सर्किट संरक्षण आवश्यक बनले आहे.गॅलेक्सी फ्यूजप्रदान करते2P 125A लघु सर्किट ब्रेकर्सओव्हरलोड संरक्षण, शॉर्ट-सर्किट संरक्षण आणि सुरक्षित सर्किट अलगाव आवश्यक असलेल्या DC अनुप्रयोगांसाठी डिझाइन केलेले. YRM9-125DC प्लॅटफॉर्मवर आधारित, हे ब्रेकर्स डीआयएन-रेल इंस्टॉलेशन, 10kA ब्रेकिंग क्षमता आणि IEC 60947-2 आणि GB/T 14048.2 चे अनुपालन ऑफर करताना कमी-व्होल्टेज डीसी सिस्टमची मागणी करण्यास समर्थन देतात.

सामग्री सारणी

• 2P 125A लघु सर्किट ब्रेकर काय आहेत?
• 2P 125A लघु सर्किट ब्रेकर्स कसे कार्य करतात?
• मुख्य वैशिष्ट्ये काय आहेत?
• तांत्रिक तपशील काय आहेत?
• ते सामान्यतः कुठे वापरले जातात?
• तुम्ही योग्य डीसी सर्किट ब्रेकर कसा निवडावा?
• स्थापना दरम्यान आपण काय विचारात घेतले पाहिजे?
• वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष

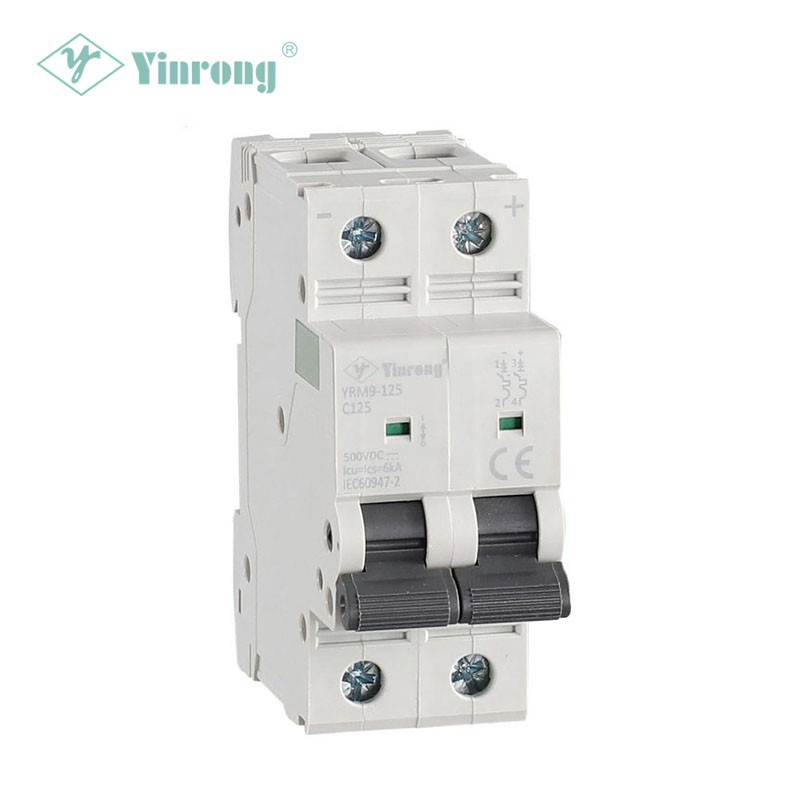

2P 125A लघु सर्किट ब्रेकर काय आहेत?

A 2P 125A लघु सर्किट ब्रेकरअसामान्य सद्यस्थितीत व्यत्यय आणण्यासाठी आणि आवश्यकतेनुसार सर्किट अलगाव प्रदान करण्यासाठी डिझाइन केलेले DC संरक्षण उपकरण आहे. "2P" पदनाम दोन-ध्रुव कॉन्फिगरेशनचा संदर्भ देते, तर 125A विशिष्ट मॉडेलचे नाममात्र वर्तमान रेटिंग दर्शवते.

सामान्यतः ऑपरेशननंतर बदलण्याची आवश्यकता असलेल्या पारंपारिक फ्यूजच्या विपरीत, योग्य दोष तपासणीनंतर सर्किट ब्रेकर रीसेट केला जाऊ शकतो. हे विशेषतः इलेक्ट्रिकल सिस्टमसाठी उपयुक्त बनवते जेथे सेवाक्षमता, देखभाल कार्यक्षमता आणि जलद पुनर्संचयित करणे महत्वाचे आहे.

गॅलेक्सी फ्यूज द्वारे प्रदान केलेल्या उत्पादनाच्या माहितीनुसार, त्याची YRM9-125DC मालिका डीसी सिस्टमसाठी आहे, विशेषतःसंप्रेषण पायाभूत सुविधा आणि फोटोव्होल्टेइक प्रणाली. उत्पादन कुटुंब 1P, 2P, 3P, आणि 4P कॉन्फिगरेशनला समर्थन देते, 80A ते 125A पर्यंत रेट केलेले प्रवाह आणि 250VDC ते 1000VDC पर्यंत पोलच्या संख्येवर अवलंबून डीसी व्होल्टेज कॉन्फिगरेशनसह.

संरक्षण पर्यायांची तुलना करणाऱ्या खरेदीदारांसाठी, सामान्य-उद्देशीय AC ब्रेकर आणि उद्देश-डिझाइन केलेले DC ब्रेकरमधील फरक समजून घेणे महत्त्वाचे आहे कारण DC फॉल्ट व्यत्यय विविध विद्युत आव्हाने प्रस्तुत करते. सिस्टमच्या DC व्होल्टेज आणि दोष परिस्थितीसाठी विशेषत: रेट केलेले ब्रेकर निवडल्याने संपूर्ण संरक्षण विश्वसनीयता सुधारण्यास मदत होते.

2P 125A लघु सर्किट ब्रेकर्स कसे कार्य करतात?

लघु सर्किट ब्रेकरचा प्राथमिक उद्देश म्हणजे जेव्हा विद्युत प्रवाह स्वीकार्य ऑपरेटिंग स्थितीपेक्षा जास्त असतो तेव्हा सर्किट डिस्कनेक्ट करणे. डीसी इन्स्टॉलेशनमध्ये, सिस्टम व्होल्टेज आणि संभाव्य फॉल्ट करंटसाठी ब्रेकर योग्यरित्या डिझाइन केलेले आणि रेट केलेले असणे आवश्यक आहे.

संरक्षण तत्त्वाचा तीन महत्त्वाच्या कार्यांद्वारे विचार केला जाऊ शकतो:

• ओव्हरलोड संरक्षण:ब्रेकर प्रतिसाद देतो जेव्हा विद्युत प्रवाह परवानगीयोग्य ऑपरेटिंग पातळीच्या वर पुरेशा कालावधीसाठी राहतो.
• शॉर्ट सर्किट संरक्षण:हे उपकरणांच्या नुकसानीचा धोका कमी करण्यासाठी बऱ्याच उच्च फॉल्ट करंट्समध्ये वेगाने व्यत्यय आणते.
• अलगीकरण:तपासणी, सर्व्हिसिंग किंवा देखभाल दरम्यान सर्किट डिस्कनेक्ट केले जाऊ शकते.

YRM9-125DC तांत्रिक माहिती 1.05In, 1.3In, 8In, आणि 12In येथे वेळ-वर्तमान चाचणी निर्दिष्ट करते. नमूद केलेल्या चाचणी परिस्थितीसाठी, उच्च फॉल्ट-करंट पातळी वेगवान ट्रिपिंग वर्तनाशी संबंधित आहेत, ब्रेकरच्या शॉर्ट-सर्किट संरक्षण कार्यास समर्थन देतात.

2P 125A मिनिएचर सर्किट ब्रेकर्सची प्रमुख वैशिष्ट्ये काय आहेत?

औद्योगिक किंवा अक्षय-ऊर्जा अनुप्रयोगांसाठी डीसी लघु सर्किट ब्रेकर निवडताना, स्थापनेची सोय आणि दीर्घकालीन सेवाक्षमतेसह विद्युत कार्यक्षमतेचे मूल्यांकन केले पाहिजे.

1. दोन-ध्रुव संरक्षण

2P कॉन्फिगरेशन DC वितरण सर्किट्ससाठी एक व्यावहारिक उपाय प्रदान करते जेथे दोन ध्रुवांना एकत्र स्विच करणे किंवा वेगळे करणे आवश्यक आहे. हे सिस्टम संरक्षण आणि देखभाल व्यवस्था सुलभ करू शकते.

2. उच्च वर्तमान रेटिंग

125A रेटिंग उच्च-वर्तमान DC वितरण अनुप्रयोगांसाठी ब्रेकरचा हा वर्ग योग्य बनवते जेथे लहान MCB रेटिंग पुरेशी क्षमता प्रदान करू शकत नाहीत. YRM9-125DC कुटुंबात 80A–125A रेट केलेले-वर्तमान पर्याय समाविष्ट आहेत.

3. डीसी व्होल्टेज क्षमता

सर्किट संरक्षण उपकरणे खरेदी करताना डीसी व्होल्टेज क्षमता ही महत्त्वाची बाब आहे. उत्पादन वैशिष्ट्ये 250VDC ते 1000VDC ध्रुव व्यवस्थेनुसार कॉन्फिगरेशन ओळखतात, ज्यामुळे कुटुंबाला डीसी आर्किटेक्चरच्या श्रेणीसाठी लागू होते.

4. 10kA ब्रेकिंग क्षमता

YRM9-125DC उत्पादन माहिती सांगते अ10kA ब्रेकिंग क्षमता. एखादे संरक्षक उपकरण इच्छित स्थापना बिंदूवर संभाव्य दोष प्रवाहात सुरक्षितपणे व्यत्यय आणू शकते की नाही याचे मूल्यांकन करताना हे वैशिष्ट्य महत्वाचे आहे.

5. डीआयएन-रेल स्थापना

डीआयएन-रेल्वे माउंटिंग इलेक्ट्रिकल डिस्ट्रीब्युशन असेंब्ली आणि कंट्रोल कॅबिनेटमध्ये सोयीस्कर इंस्टॉलेशनला समर्थन देते. हे सिस्टम इंटिग्रेटर आणि इलेक्ट्रिकल कॉन्ट्रॅक्टर्ससाठी बदली आणि देखभाल अधिक सोपी बनवू शकते.

6. आंतरराष्ट्रीय मानक अनुपालन

उत्पादन दस्तऐवजीकरण अनुपालन ओळखतेIEC 60947-2आणिGB/T 14048.2. खरेदीदारांनी खरेदी करण्यापूर्वी नेहमी अचूक मॉडेल आणि इच्छित बाजारासाठी लागू प्रमाणन आणि चाचणी दस्तऐवजांची पडताळणी करावी.

तांत्रिक तपशील काय आहेत?

2P 125A लघु सर्किट ब्रेकर विशिष्ट डीसी स्थापनेसाठी योग्य आहे की नाही हे निर्धारित करताना तांत्रिक तपशील हा प्रारंभ बिंदू असावा.

वरील तपशील निर्मात्याच्या प्रकाशित उत्पादन माहितीवर आधारित आहेत. कारण व्होल्टेज आणि वर्तमान क्षमता अचूक पोल कॉन्फिगरेशन आणि स्थापना परिस्थितीवर अवलंबून असू शकते, अभियांत्रिकी संघांनी ऑर्डर करण्यापूर्वी नवीनतम तांत्रिक दस्तऐवजीकरणाच्या विरूद्ध अंतिम निवडीची पुष्टी केली पाहिजे.

ते सामान्यतः कुठे वापरले जातात?

डीसी संरक्षण, उच्च वर्तमान क्षमता आणि कॉम्पॅक्ट डीआयएन-रेल्वे इन्स्टॉलेशनचे संयोजन या प्रकारचे ब्रेकर अनेक इलेक्ट्रिकल ॲप्लिकेशनसाठी योग्य बनवते.

सौर फोटोव्होल्टेइक प्रणाली

फोटोव्होल्टेइक इंस्टॉलेशन्समध्ये सोलर मॉड्युल्स, कॉम्बाइनर उपकरणे, कंट्रोलर्स, बॅटरी आणि इनव्हर्टर यांच्यामध्ये अनेक डीसी सर्किट असतात. योग्यरित्या निवडलेले डीसी सर्किट ब्रेकर्स वितरण आर्किटेक्चरमध्ये योग्य बिंदूंवर संरक्षण आणि अलगाव प्रदान करू शकतात.

संप्रेषण प्रणाली

दूरसंचार आणि दळणवळणाच्या पायाभूत सुविधा अनेकदा DC पॉवर वितरणावर अवलंबून असतात. विश्वसनीय सर्किट संरक्षण दोषपूर्ण शाखांना वेगळे करण्यात मदत करते आणि अप्रभावित सर्किट्स अनावश्यकपणे बंद न करता देखभाल करण्यास समर्थन देते.

डीसी वितरण पॅनेल

औद्योगिक नियंत्रण प्रणाली आणि DC वितरण कॅबिनेट संरचित संरक्षण धोरण राखून वैयक्तिक आउटगोइंग सर्किट्सचे संरक्षण करण्यासाठी योग्य रेट केलेले लघु सर्किट ब्रेकर वापरू शकतात.

एनर्जी स्टोरेज आणि संबंधित डीसी उपकरणे

जेथे डीसी पॉवर सिस्टीमला उच्च-वर्तमान शाखा संरक्षणाची आवश्यकता असते, तेथे योग्यरित्या रेट केलेले सर्किट ब्रेकर संपूर्ण संरक्षण आर्किटेक्चरचा भाग बनू शकते. तथापि, बॅटरी ऊर्जा-स्टोरेज ऍप्लिकेशन्ससाठी फॉल्ट करंट, व्होल्टेज, व्यत्यय क्षमता, समन्वय आणि लागू मानकांचे काळजीपूर्वक मूल्यांकन करणे आवश्यक आहे.

तुम्ही योग्य डीसी सर्किट ब्रेकर कसा निवडावा?

2P 125A लघु सर्किट ब्रेकर निवडणे कधीही केवळ एम्पेरेजवर आधारित नसावे. एक विश्वासार्ह निवड प्रक्रिया संपूर्ण विद्युत वातावरणाचा विचार करते.

1. सिस्टम व्होल्टेजची पुष्टी करा.ब्रेकरचे डीसी व्होल्टेज रेटिंग वास्तविक सिस्टम आवश्यकता पूर्ण करणे किंवा ओलांडणे आवश्यक आहे.
2. डिझाइन करंटची गणना करा.सतत लोड आणि लागू इलेक्ट्रिकल डिझाइन आवश्यकतांसाठी योग्य रेट केलेला प्रवाह निवडा.
3. संभाव्य शॉर्ट-सर्किट प्रवाह निश्चित करा.ब्रेकिंग क्षमता स्थापना बिंदूवर दोष पातळीसाठी योग्य असणे आवश्यक आहे.
4. पोल कॉन्फिगरेशन तपासा.सिस्टम आर्किटेक्चरद्वारे 1P, 2P, 3P किंवा 4P संरक्षण आवश्यक आहे की नाही याची पुष्टी करा.
5. कंडक्टरची सुसंगतता तपासा.केबलचा आकार, टर्मिनल, कनेक्शन पद्धत आणि इंस्टॉलेशनची परिस्थिती निवडलेल्या ब्रेकरशी सुसंगत असावी.
6. मानके आणि प्रमाणपत्रांचे पुनरावलोकन करा.उत्पादन दस्तऐवजीकरण लक्ष्य बाजारासाठी लागू असलेल्या नियमांची आणि ग्राहकांच्या आवश्यकतांची पूर्तता करत असल्याची खात्री करा.
7. स्थापना आणि देखभाल विचारात घ्या.डीआयएन-रेल्वे माउंटिंग आणि स्पष्ट ओळख पटल संघटना आणि सेवा कार्यक्षमता सुधारू शकते.

शोधत असलेल्या खरेदी संघांसाठी अचीन निर्माता किंवा पुरवठादार, उत्पादन क्षमता, गुणवत्ता-नियंत्रण प्रक्रिया, प्रमाणन, वितरण क्षमता आणि विक्रीनंतरचे समर्थन याबरोबरच तांत्रिक दस्तऐवजीकरणाचे मूल्यमापन केले पाहिजे.

स्थापना दरम्यान आपण काय विचारात घेतले पाहिजे?

योग्य स्थापना हे योग्य ब्रेकर निवडण्याइतकेच महत्त्वाचे आहे. उच्च-गुणवत्तेचे सर्किट संरक्षण उपकरण चुकीचे वायरिंग, अपुरा कंडक्टर आकार किंवा अनुपयुक्त सिस्टम डिझाइनची भरपाई करू शकत नाही.

• निर्मात्याच्या वायरिंग आकृती आणि स्थापना सूचनांचे अनुसरण करा.
• सर्किटला उर्जा देण्यापूर्वी डीसी पोलॅरिटी आणि टर्मिनल आयडेंटिफिकेशनची पुष्टी करा.
• रेटेड वर्तमान आणि प्रतिष्ठापन वातावरणासाठी योग्य कंडक्टर आणि टर्मिनल वापरा.
• लागू तांत्रिक दस्तऐवजीकरणानुसार घट्ट टॉर्क तपासा.
• ब्रेकर व्होल्टेज आणि ब्रेकिंग क्षमता प्रत्यक्ष सिस्टीम परिस्थितीच्या विरूद्ध सत्यापित करा.
• अतिउत्साहीपणा, सैलपणा किंवा यांत्रिक नुकसानीच्या लक्षणांसाठी कनेक्शनची वेळोवेळी तपासणी करा.
• केवळ पात्र विद्युत कर्मचाऱ्यांनी स्थापना, चाचणी, समस्यानिवारण किंवा देखभाल करावी.

प्रकाशित YRM9-125DC माहिती 25mm² आणि DIN-रेल्वे इन्स्टॉलेशनचे कमाल वायर कनेक्शन देखील ओळखते, जे पॅनेल डिझायनर्सना एनक्लोजर लेआउटचे नियोजन करताना उपयुक्त माहिती देते.

वारंवार विचारले जाणारे प्रश्न

125A लघु सर्किट ब्रेकरवर 2P चा अर्थ काय आहे?

"2P" म्हणजे ब्रेकरला दोन ध्रुव आहेत. डीसी संरक्षण प्रणालीमध्ये, इलेक्ट्रिकल आर्किटेक्चर आणि लागू नियमांनुसार अचूक स्विचिंग आणि अलगाव व्यवस्था निर्धारित केली जावी.

2P 125A MCB सोलर पीव्ही सिस्टीमसाठी योग्य आहे का?

जेव्हा त्याचे व्होल्टेज रेटिंग, वर्तमान रेटिंग, ब्रेकिंग क्षमता, पोल कॉन्फिगरेशन आणि इंस्टॉलेशन आवश्यकता सिस्टम डिझाइनशी जुळतात तेव्हा ते योग्य डीसी फोटोव्होल्टेइक ऍप्लिकेशन्समध्ये वापरले जाऊ शकते. YRM9-125DC विशेषत: सौर फोटोव्होल्टेइक आणि संप्रेषण अनुप्रयोगांसाठी ओळखले जाते.

YRM9-125DC ची ब्रेकिंग क्षमता किती आहे?

प्रकाशित उत्पादन माहिती निर्दिष्ट करते a10kA ब्रेकिंग क्षमता. इंस्टॉलेशन पॉईंटवर संभाव्य शॉर्ट-सर्किट करंटच्या विरूद्ध वास्तविक योग्यतेचे अद्याप मूल्यमापन करणे आवश्यक आहे.

उत्पादन कोणत्या मानकांचे पालन करते?

निर्माता ओळखतोIEC 60947-2आणिGB/T 14048.2उत्पादनासाठी लागू मानकांनुसार. खरेदीदारांनी त्यांच्या विशिष्ट खरेदी आवश्यकतांसाठी वर्तमान अनुपालन आणि प्रमाणन दस्तऐवजीकरणाची विनंती केली पाहिजे.

यांत्रिक आयुर्मान काय आहे?

प्रकाशित तपशील एक यांत्रिक आयुर्मान सांगतात20,000 सायकल. वास्तविक सेवा जीवन ऑपरेटिंग परिस्थिती, स्विचिंग वारंवारता, पर्यावरणीय परिस्थिती आणि अनुप्रयोग आवश्यकता यावर अवलंबून असू शकते.

निष्कर्ष

विश्वसनीय DC सर्किट संरक्षणासाठी फक्त योग्य वर्तमान रेटिंगसह ब्रेकर निवडण्यापेक्षा अधिक आवश्यक आहे. एक योग्य2P 125A लघु सर्किट ब्रेकरयोग्य डीसी व्होल्टेज क्षमता, ब्रेकिंग क्षमता, पोल कॉन्फिगरेशन, इंस्टॉलेशन सुसंगतता आणि मान्यताप्राप्त मानके एकत्र केली पाहिजेत. Galaxy Fuse मधील YRM9-125DC प्लॅटफॉर्म फोटोव्होल्टेइक आणि कम्युनिकेशन सिस्टीमसह ऍप्लिकेशन्ससाठी डिझाइन केले आहे, ज्यामध्ये 80-125A रेट केलेले करंट, 10kA पर्यंत ब्रेकिंग क्षमता, DIN-रेल्वे इंस्टॉलेशन आणि IEC 60947-2 आणि GB/T 14048.2 चे अनुपालन समाविष्ट आहे.

तुम्ही फोटोव्होल्टेइक प्रोजेक्ट, कम्युनिकेशन सिस्टम, डिस्ट्रिब्युशन पॅनल किंवा इतर औद्योगिक ऍप्लिकेशनसाठी विश्वासार्ह डीसी सर्किट संरक्षण सोर्स करत असल्यास,आमच्याशी संपर्क साधातुमचा व्होल्टेज, करंट, पोल कॉन्फिगरेशन, इंस्टॉलेशन आवश्यकता आणि प्रोजेक्ट स्पेसिफिकेशन्सवर चर्चा करण्यासाठी. Galaxy Fuse तुम्हाला योग्य सर्किट संरक्षण उपाय ओळखण्यात मदत करण्यासाठी उत्पादन माहिती आणि तांत्रिक सहाय्य देऊ शकते.
