Zhejiang Galaxy Fuse Co., Ltd., Yinrong नावाने कार्यरत, YRM9-125DC या नावाने ओळखले जाणारे एक प्रकारचे लघु सर्किट ब्रेकर तयार करते. हे ध्रुवीकृत 125A लघु सर्किट ब्रेकर्स विशेषतः कमी-व्होल्टेज विद्युत प्रणालींना अपेक्षित असलेल्या शॉर्ट-सर्किट घटनांपासून संरक्षण करण्यासाठी अभियंता करतात. फॉल्ट करंट्स आणि कमी तीव्रतेचे ओव्हरलोड्स. याव्यतिरिक्त, ते देखभाल हेतूंसाठी एक अलग उपकरण म्हणून काम करू शकते. ध्रुवीकृत 125A लघु सर्किट ब्रेकर्स DC प्रणालींमध्ये मोठ्या प्रमाणावर वापरले जातात, विशेषत: संप्रेषण आणि फोटोव्होल्टेइक क्षेत्रात. रेट केलेले वर्तमान 6A ते 63A पर्यंत असते, तर रेट केलेले व्होल्टेज 250VDC ते 1000VDC पर्यंत असते.
Zhejiang Galaxy Fuse Co., Ltd. ही एक चिनी कंपनी आहे जी ध्रुवीकृत 125A लघु सर्किट ब्रेकरचे उत्पादन आणि निर्मितीमध्ये विशेष आहे. हा लघु सर्किट ब्रेकर ओव्हरलोड संरक्षण, शॉर्ट सर्किट संरक्षण आणि अलगाव यांसारखी कार्ये करतो, ज्यामुळे ते संचार आणि फोटोव्होल्टेइक उद्योगासारख्या DC प्रणालींमध्ये मोठ्या प्रमाणावर लागू होते. ध्रुवीकृत 125A लघु सर्किट ब्रेकर आंतरराष्ट्रीय मानकांचे पालन करतात: IEC 60947-2, GB/ T14048.2. यात ड्युअल बस-बार वायरिंग, पारदर्शक लेबलिंग आणि 25mm² चे कमाल वायर कनेक्शन आहे.

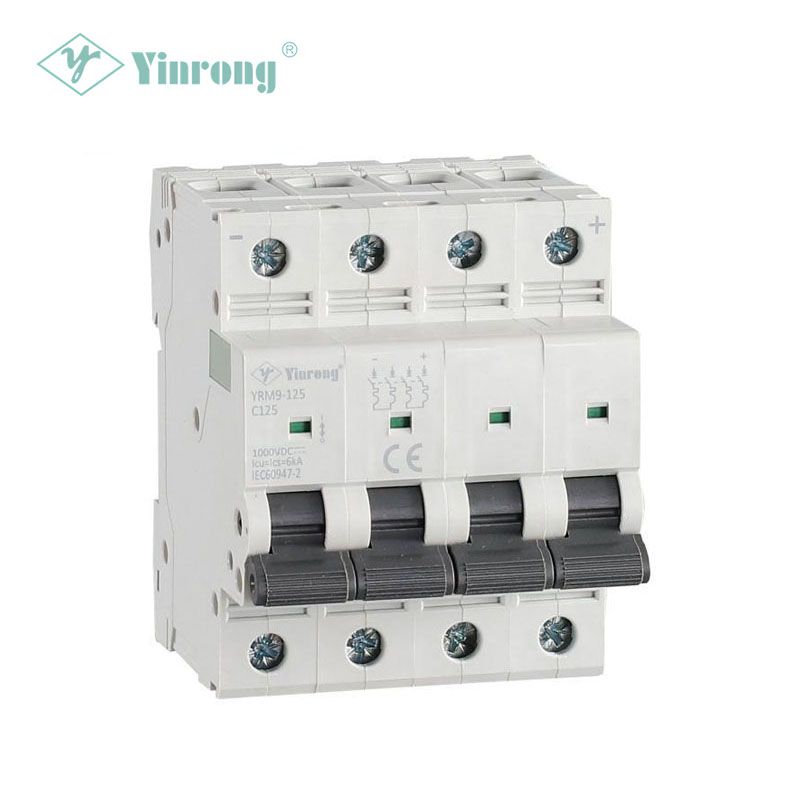

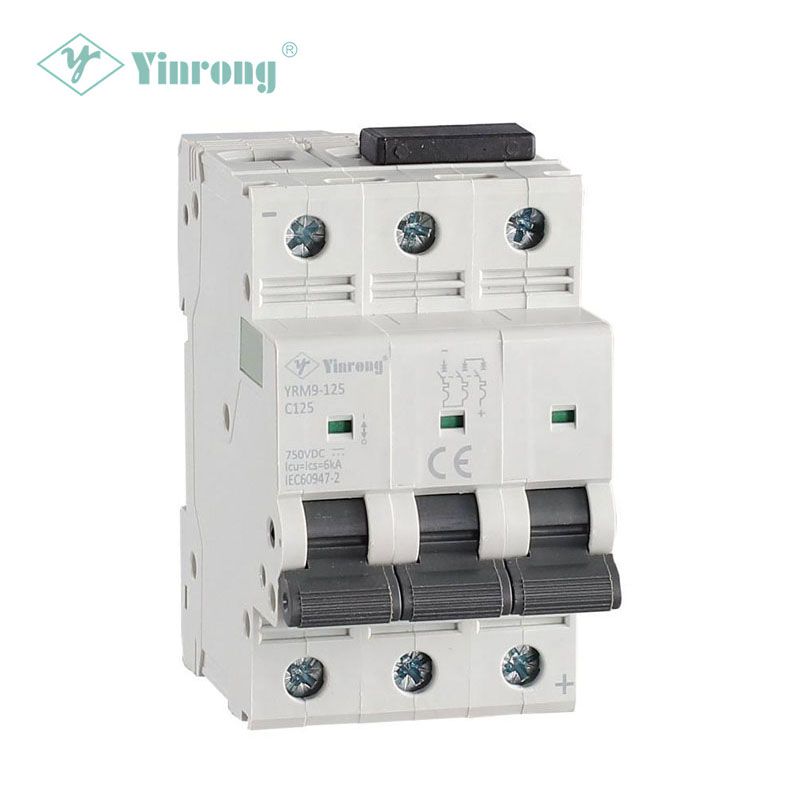

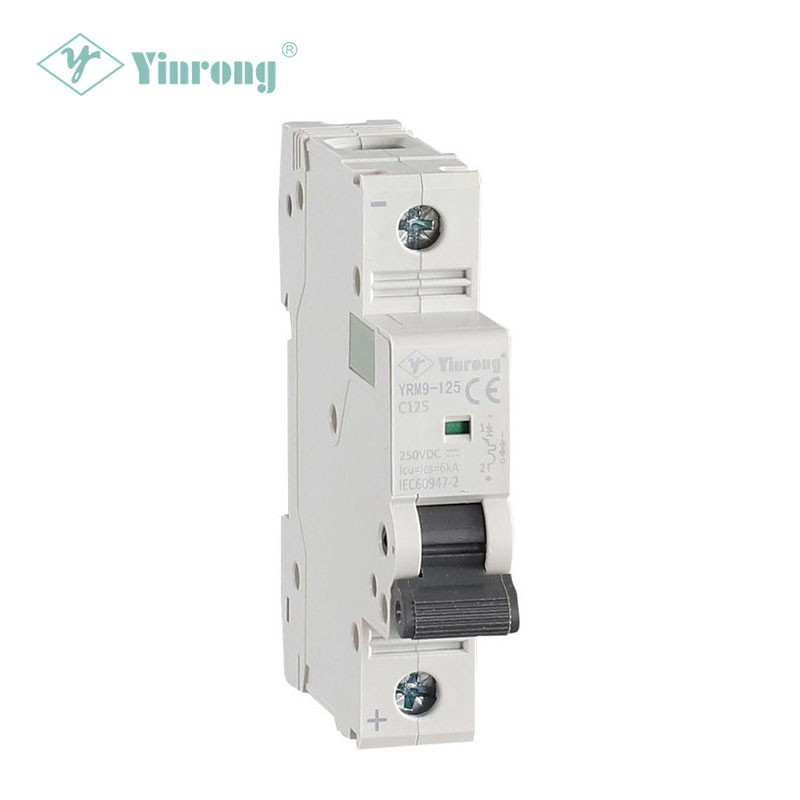

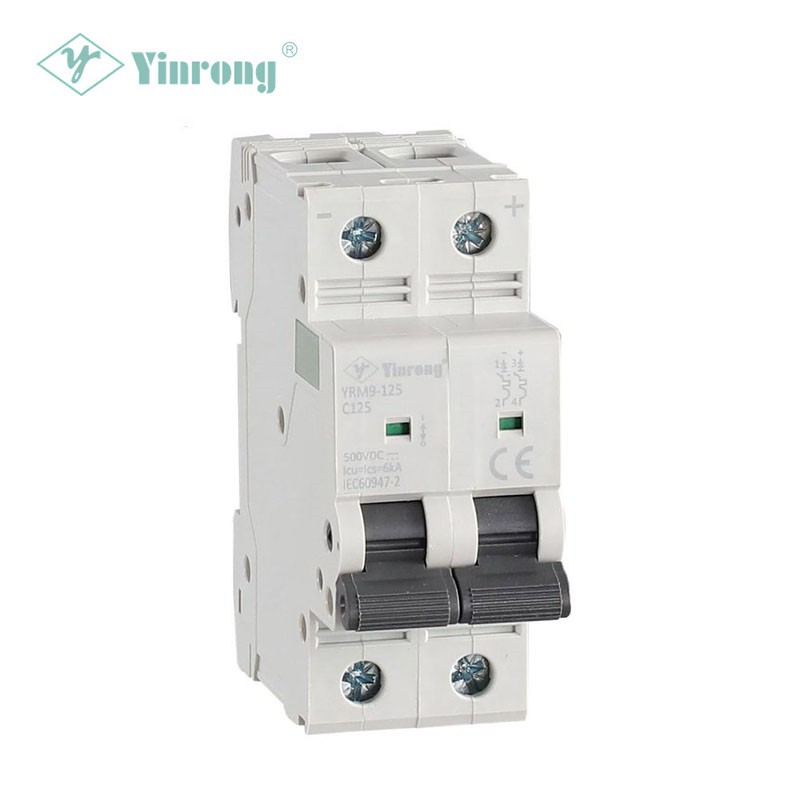

या ध्रुवीकृत 125A लघु सर्किट ब्रेकरचे रेट केलेले व्होल्टेज 1P 250VDC, 2P 500VDC, 3P 750VDC, 4P 1000VDC, 80A ते 125A पर्यंतचे प्रवाह आणि 10kA ची ब्रेकिंग क्षमता आहे. यांत्रिक आयुर्मान 20,000 सायकल आहे आणि स्थापना पद्धत DIN रेल आहे.
DC 250V/500V/750V/1000V
80-125A
1P/2P/3P/4P
-IEC 60947-2
-GB/T14048.2
- दळणवळण उद्योग
- सौर फोटोव्होल्टेइक प्रणाली
पीपल्स रिपब्लिक ऑफ चायना
विद्युत वैशिष्ट्ये |
|||||
---|---|---|---|---|---|
खांब |
रेट केलेले वर्तमान(मध्ये) |
रेट केलेले व्होल्टेज(Ue) |
|||
1 पी |
2 पी |
3 पी |
4P |
||
1P/2P/3P/4P |
80-125A |
250VDC |
500VDC |
500VDC |
1000VDC |
चाचणी |
डीसी चाचणी |
प्रारंभ राज्य |
ट्रिप/नो-ट्रिप |
अपेक्षित निकाल |
शेरा |
a |
१.०५ इंच |
थंड अवस्था |
t≥1h(In≤63A) t≥2h(63A मध्ये) |
सहल करत नाही |
|
b |
1.3 इंच |
चाचणी नंतर लगेच |
t<2h(In63A) t<1h(In≤63A) |
ट्रिप |
वर्तमान 5S सह निर्दिष्ट मूल्यापर्यंत स्थिरपणे वाढते |
c |
8 इंच |
थंड अवस्था |
t≥0.2s |
सहल करत नाही |
सहाय्यक स्विच पॉवर बंद करा |
12 इं |
t<0.2s |
ट्रिप |
