Zhejiang Galaxy Fuse Co., Ltd., ज्याला Yinrong म्हणूनही ओळखले जाते, ध्रुवीकृत 63A लघु सर्किट ब्रेकर तयार करते. कमी अपेक्षित फॉल्ट करंट आणि ओव्हरलोड करंटसह शॉर्ट-सर्किट घटनांपासून कमी व्होल्टेज इलेक्ट्रिकल सिस्टमचे रक्षण करण्यासाठी ध्रुवीकृत 63A लघु सर्किट ब्रेकर तयार केले जातात. देखरेखीसाठी अलगाव म्हणून काम केले जाऊ शकते. ध्रुवीकृत 63A लघु सर्किट ब्रेकर्सचा वापर DC प्रणालींमध्ये जसे की दळणवळण आणि फोटोव्होल्टेइक उद्योगात मोठ्या प्रमाणावर केला जातो. रेट केलेले प्रवाह 6-63A पर्यंत आहे आणि रेट केलेले व्होल्टेज 250VDC ते 1000VDC पर्यंत आहे.
Zhejiang Galaxy Fuse Co., Ltd. ही एक चिनी कंपनी आहे जी ध्रुवीकृत 63A लघु सर्किट ब्रेकर्सचे उत्पादन आणि निर्मितीमध्ये विशेष आहे. हे ध्रुवीकरण केलेले 63A लघु सर्किट ब्रेकर ओव्हरलोड संरक्षण, शॉर्ट सर्किट संरक्षण आणि अलगाव यासारखे कार्य करते, ज्यामुळे ते डीसी सिस्टीम जसे की कम्युनिकेशन आणि फोटोव्होल्टेइक उद्योगांमध्ये लागू होते. ध्रुवीकृत 63A लघु सर्किट ब्रेकर आंतरराष्ट्रीय मानकांचे पालन करते: IEC 60947-2, GB/T14048 .2. यात ड्युअल बस-बार वायरिंग, पारदर्शक लेबलिंग आणि 25 मिमी² चे कमाल वायर कनेक्शन आहे.
या लघु सर्किट ब्रेकरचे रेट केलेले व्होल्टेज 1P 250VDC, 2P 500VDC, 3P 750VDC, 4P 1000VDC आहे, 6A ते 63A पर्यंतचे प्रवाह आणि 10kA ची ब्रेकिंग क्षमता आहे. यांत्रिक आयुर्मान 20,000 चक्र आहे.
DC 250V/500V/750V/1000V
6-63A
10KA
बी आणि सी
1P/2P/3P/4P
-IEC 60947-2
-GB/T14048.2
- दळणवळण उद्योग
- सौर फोटोव्होल्टेइक प्रणाली
पीपल्स रिपब्लिक ऑफ चायना
विद्युत वैशिष्ट्ये |
|||||
---|---|---|---|---|---|
खांब |
रेट केलेले वर्तमान(मध्ये) |
रेट केलेले व्होल्टेज(Ue) |
|||

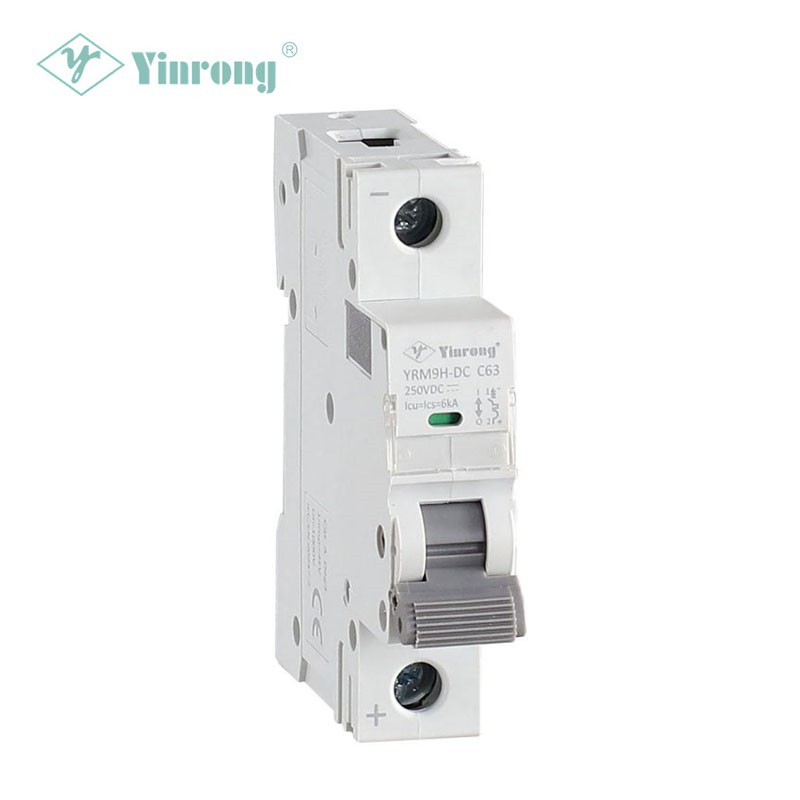

1 पी |

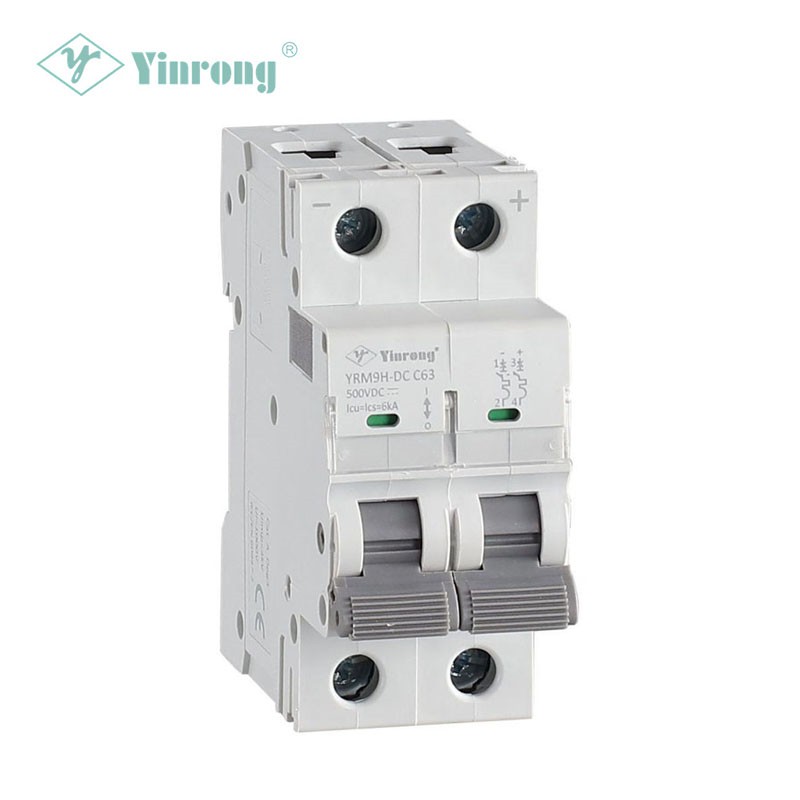

2 पी |

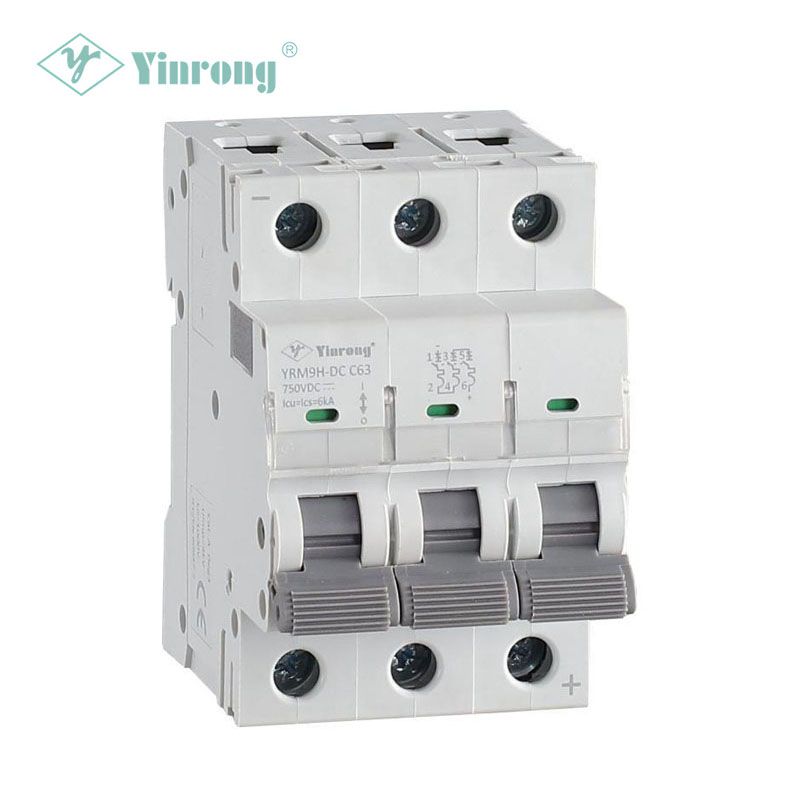

3 पी |

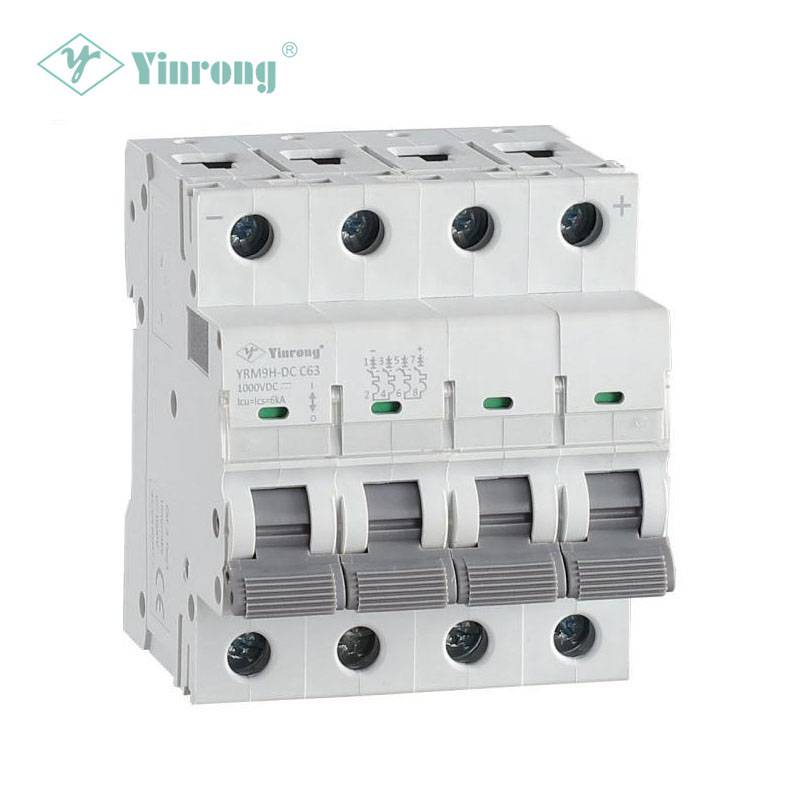

4P |
||
1P/2P/3P/4P |
1-63A |
250VDC |
500VDC |
750VDC |
1000VDC |
व्होल्टेजचा सामना करण्यासाठी रेटेड आवेग (Uimp) |
रेटेड ब्रेकिंग क्षमता (आयसीएन) |
ऑपरेटिंग ब्रेकिंग क्षमता (ICS) |
सहलीची पद्धत |
थर्मो-चुंबकीय प्रकाशन वैशिष्ट्यपूर्ण |
|
B |
C |
||||
6KV |
6KA |
6KA |
थर्मल चुंबकीय ट्रिप |
5.5 इं±20% |
८.५ इं± २०% |
यांत्रिक गुणधर्म |
|||||||
---|---|---|---|---|---|---|---|
यांत्रिक जीवन |
विद्युत जीवन |
संरक्षण वर्ग |
थर्मल घटक सेट करण्यासाठी संदर्भ तापमान |
वातावरणीय तापमान |
स्टोरेज तापमान |
||
240/ता(≤32A) |
120/ता(32A) |
थेट स्थापना |
डीबी बॉक्समध्ये स्थापित |
||||
20000 |
10000(≤20A) |
6000(20A) |
IP20 |
IP40 |
30℃ |
-25℃-- 60℃ |
-25℃--70℃ |
इतर वैशिष्ट्ये |
||||||
---|---|---|---|---|---|---|
वायरिंग आकार |
संपर्क स्थिती संकेत |
दोष संकेत |
सर्किट ओळख |
जोडणी |
एकत्र करण्यायोग्य उपकरणे |
|
कॉपर/हार्ड वायर |
कॉर्ड/हूप टर्मिनल्स |
|||||
1-25 मिमी 2 |
1-16 मिमी 2 |
■ |
—— |
■ |
टॉप आणि बॉटम |
■ |
|
|
|
|
1 पी तळापासून वरपर्यंत वायरिंग |
2P-A वरपासून खालपर्यंत वायरिंग |
2P-B वरपासून खालपर्यंत वायरिंग |
2P-C वरपासून खालपर्यंत वायरिंग |
|
|
3 पी तळापासून वरपर्यंत वायरिंग |
4P वरपासून खालपर्यंत वायरिंग |
